型号

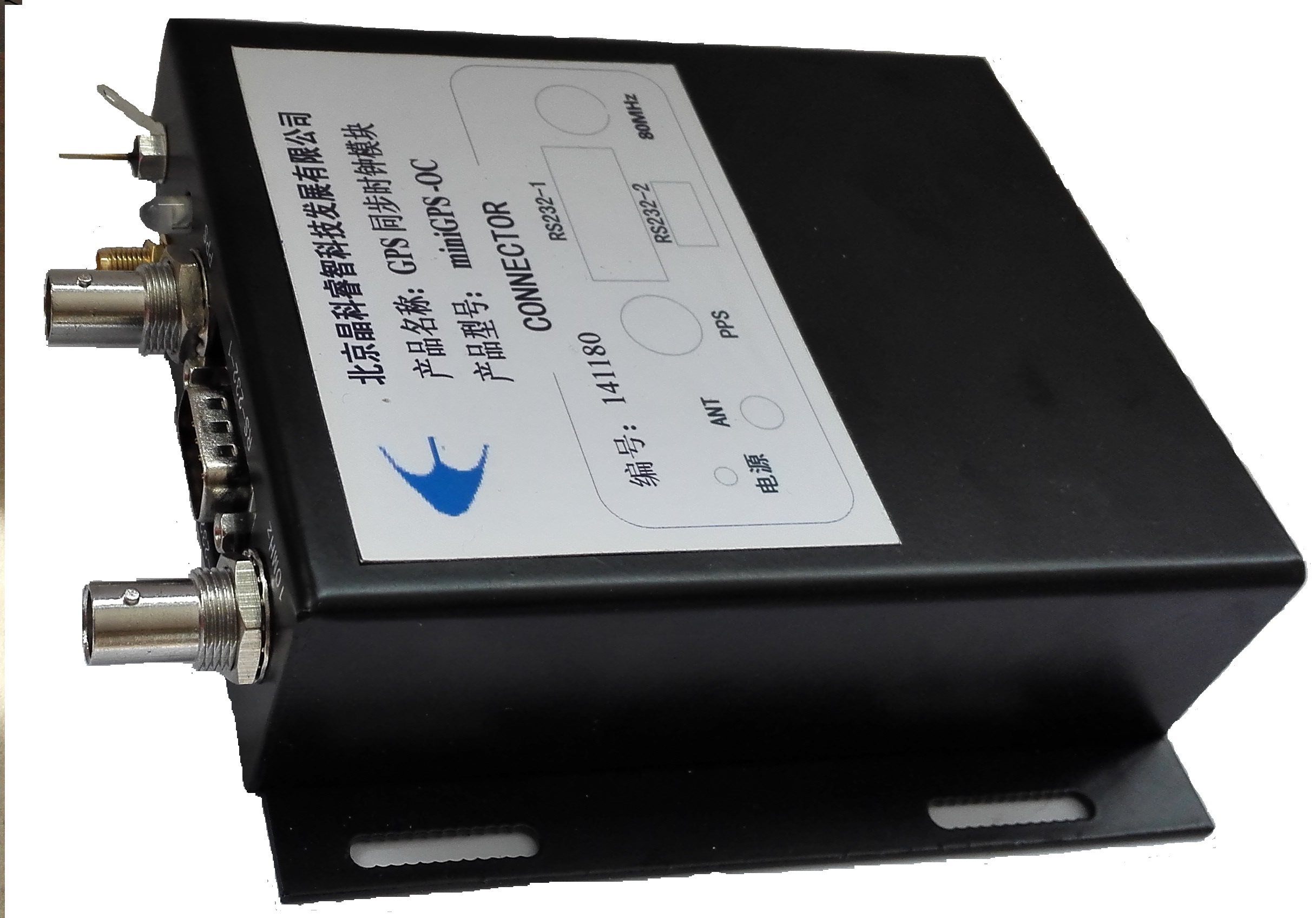

miniGPS-OC

模块指标

电源电压

+12VDC

电源电流

峰值：1200mA，稳态：600mA

GPS输入

C/A码；
8-12通道；
频率：1.575.42MHz（L1）；
搜星时间：热启动<2分钟；冷启动：<10分钟。

1PPS输出

精度                     ±15ns to UTC RMS (1-sigma) GPS locked
保持稳定度      ±10µs    over 24hrs      @+25.0°C
占空比                  User selectable in 100us steps
信号类型              CMOS，上升沿有效；

通信接口

RS232具体协议见附件

工作温度

-40°C to +70°C

储存温度

-45°C to +85°C

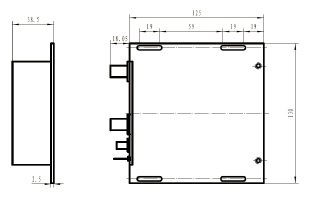

尺寸

143×130×38.5mm

OCXO指标

频率

10MHz

输出幅度

0.5Vrms  50Ω  正弦波 +7dBm

预热时间

＜6分钟锁相@25℃

阿仑方差

5E-12/s

频率准确度

1E-12 (with GPS,no airflow)

漂移

5E-10/天

重现性

5E-10

温度稳定性

±1E-9

相位噪声(@10MHz)

1Hz     -95dBc/Hz
10Hz       -125dBc/Hz
100Hz     -145dBc/Hz
1kHz       -155dBc/Hz
10kHz     -160dBc/Hz
100KHz  -160dBc/Hz

杂波

-60dBc

谐波

-30dBc
